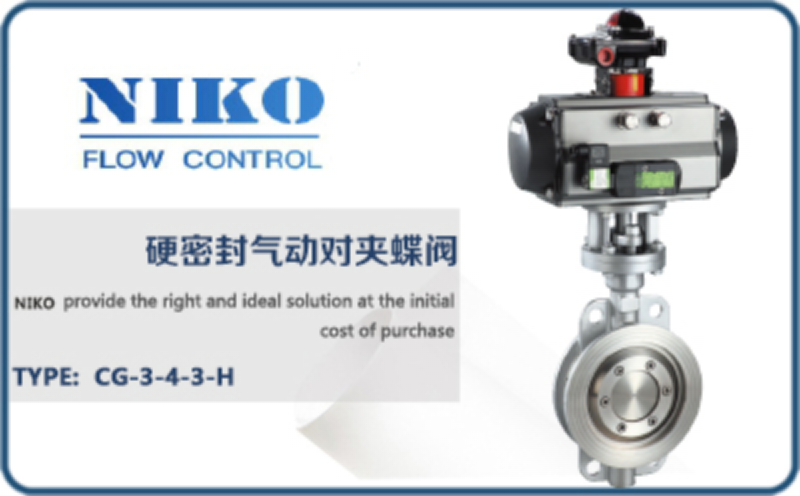

尼科硬密封氣動對夾蝶閥概述：

尼科D673H氣動蝶閥由活塞式氣動執行器和對夾三偏心蝶閥組成。三偏心蝶閥是在雙偏心蝶閥基礎上，使閥板密封面形成一個錐角偏心，使蝶閥密封由原來的閥座擠壓變形密封，變?yōu)榭捎砷y板增加扭矩來增強密封比壓的密封結構，大大提高了密封的可靠性。在閥板啟閉時與閥座基本沒有摩擦，減少了閥座密封面磨損，提高了蝶閥的使用壽命。閥座密封圈采用金屬硬密封結構，耐溫比軟密封蝶閥高很多，可用于高溫介質。氣動執行器驅動蝶閥開關迅速，可用于快速切斷。配有電磁閥，行程開關附件，方便遠程控制。需要比例調節控制時要配裝電氣閥門定位器。

尼科硬密封氣動對夾蝶閥參數：

閥體材質 執行器參數

公稱通徑：DN40-DN1200 作用方式：雙作用、單作用（彈簧復位）

公稱壓力：1.0Mpa-2.5Mpa 氣源壓力：雙作用：3-8bar；單作用：4-8bar

適用溫度：-30℃~425℃ 行程范圍：90°（±5）

適用介質：水、氣、油、蒸汽 輸出扭矩：雙作用：3.9-10560N.m；單作用：8.5-4858N.m

閥體材質：鑄鋼、碳鋼、不銹鋼 控制方式：開關型、智能調節型

連接方式：對夾連接 附件選擇：電磁閥、定位器、限位開關、三聯件、手動機構

檢驗標準：GB/T13927-2008；JB/T9092-1999；API598-2009
法蘭標準：GB/T9113-2010；JB/T79-1994；HG20592-2009；ANSI B16.5-2003；ASME B16.5-2009
設計標準：GB/T12238-2008；GB/T12221-2005；GBT15188.2-1994；；API 609-1997；JB/T 8527-1997

尼科硬密封氣動對夾蝶閥特性：

①體積小、重量輕、具有優良的切斷性能。
②蝶板密封面設計成相對蝶板軸心為一斜截圓錐面，使得蝶板密封面與閥座密封面有一定的接觸角，這個接觸角均勻地圍繞其圓周面相等于一個細長的楔形，并且蝶板圓周縱向處的密封線呈一準橢圓形曲線，兩者同時起著密封的補償作用。
③蝶板密封面在關閉狀態下，受力均勻，承壓能力高；蝶板在開啟過程中，密封面各點同時完成脫離閥座密封面的動作，無擠卡現象，基本無摩擦，開啟力矩極小。
④各種密封結構供選擇，保證使用壽命及可靠性。蝶閥密封圈有整體式軟密封（PTFE，C-TFE，G-TFE ）、硬化金屬片式、整體式＋硬質合金，適用于各種工況。
⑤能實現雙向密封功能，既可以調節，又具有切斷功能。
⑥執行機構低摩擦力、工作效率高、推力大、安全性好。
⑦執行機構靈巧型、組合型（手動機構）的設計，可保證各方向的隨意安裝以及靈活控制。
⑧簡捷醒目、可靠一體化的行程指示及限位開關和電磁閥的組合安裝、無外接管路、減少泄漏點。

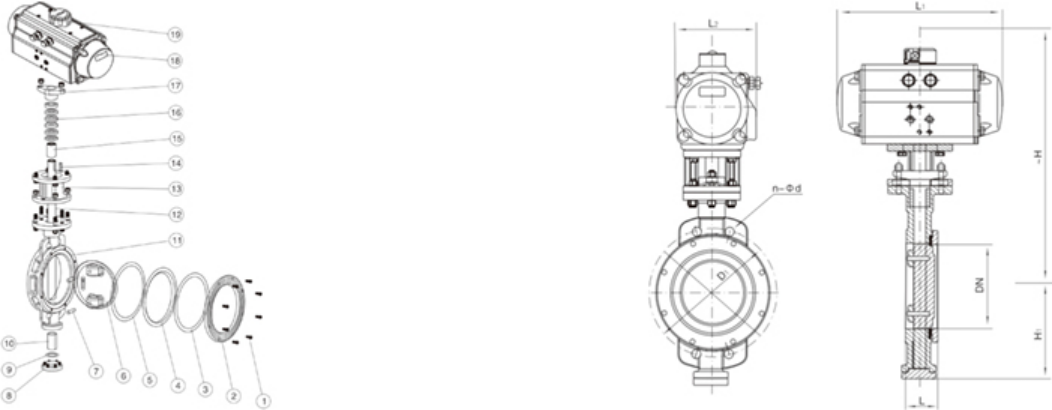

尼科硬密封氣動對夾蝶閥尺寸：

主要連接外形和尺寸                      單位：mm

注：此外形尺寸為1.6Mpa壓力蝶閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
尼科D673H氣動對夾式硬密封蝶閥的密封原理利用偏心結構，做到了閥門啟閉時蝶板與閥座間幾乎無磨擦現象發生。閥桿的扭矩通過蝶板直接傳遞至密封面，從而杜絕了打開普通閥門時所常見的跳躍現象。這意味著偏心蝶閥幾乎可以從0開度開始即進入可調控區域，直至90開度。其正常調控比是一般蝶閥的2倍以上，調控比較高可高達100:1以上。這為偏心蝶閥作為調控閥使用創造了良好的條件。
