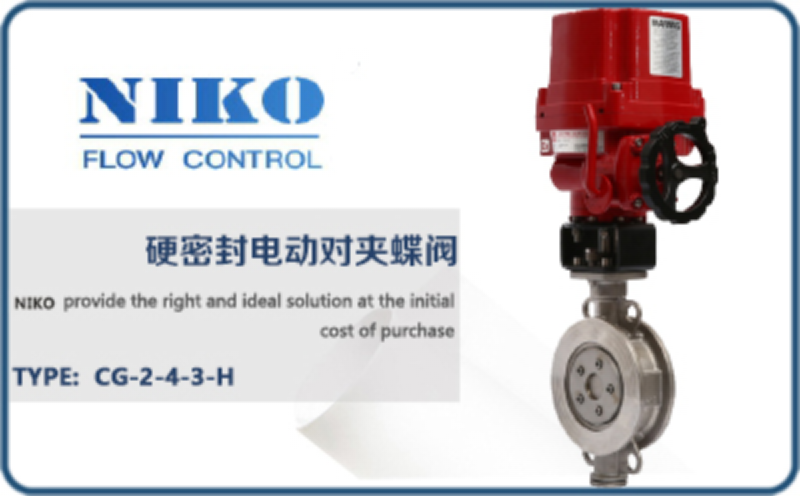

尼科電動對夾式硬密封蝶閥概述：

尼科D973H電動蝶閥由電動執行器和對夾硬密封蝶閥組成。蝶閥密封面材料采用金屬硬密封，耐磨損和高溫。閥板和閥座密封結構采用三偏心結構，使蝶板在開關過程中幾乎沒有摩擦，降低了扭矩，延長了密封面的使用壽命。由于采用金屬密封材料，使蝶閥可用于高溫高壓介質，提高了蝶閥的使用范圍。可用于軟密封蝶閥不能應用的工況。電動執行器驅動蝶板轉動90°完成開關動作，同時有反饋信號輸出給控制系統，實時掌握閥位狀態。配裝調節型電動執行器可以接收控制系統4-20MA模擬信號，蝶板隨信號比例轉動，完成對管道內介質調節控制。

尼科電動對夾式硬密封蝶閥參數：

閥體材質 執行器參數

公稱通徑：DN40-DN1200 傳動方式：電動（帶手動）

公稱壓力：1.0Mpa-2.5Mpa 控制電源：110/220V AC；50/60Hz

適用溫度：-30℃~425℃ 動作時間：10s；30s；45s；135s

適用介質：水、氣、油、蒸汽 防護等級：IP65；IP67可定制IP68

閥體材質：鑄鋼、碳鋼、不銹鋼 保護裝置：內置過熱保護、過載保護

連接方式：對夾連接 控制方式：開關型、無源觸點信號、開度信號、智能型

檢驗標準：GB/T13927-2008；JB/T9092-1999；API598-2009
法蘭標準：GB/T9113-2010；JB/T79-1994；HG20592-2009；ANSI B16.5-2003；ASME B16.5-2009
設計標準：GB/T12238-2008；GB/T12221-2005；GBT15188.2-1994；；API 609-1997；JB/T 8527-1997

尼科電動對夾式硬密封蝶閥特性：

①密封面材料采用金屬硬密封，耐高溫和高壓。
②三偏心結構，密封面磨損小，使用壽命長。
③可通過增加閥桿扭矩來增加密封面的密封比壓，提高密封效果。
④電動控制，使用方便，接通電源和控制線既可以使用。
⑤開關控制時有開關到位信號反饋給控制器，實時顯示閥位狀態。
⑥配裝調節型電動執行器可用于調節控制，流量特性近似等百分比。

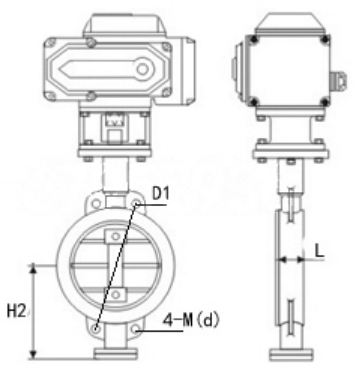

尼科電動對夾式硬密封蝶閥尺寸：

主要連接外形和尺寸                         單位：mm

注：此外形尺寸為1.6Mpa壓力蝶閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
尼科電動對夾式金屬硬密封蝶閥電動硬密封蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
