尼科軌道球閥

發布時間：2021-04-22 10:25人氣：1587

尼科NIKO（中國）辦事處-尼科泵閥（深圳）有限公司提供【軌道球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

尼科軌道球閥概述：

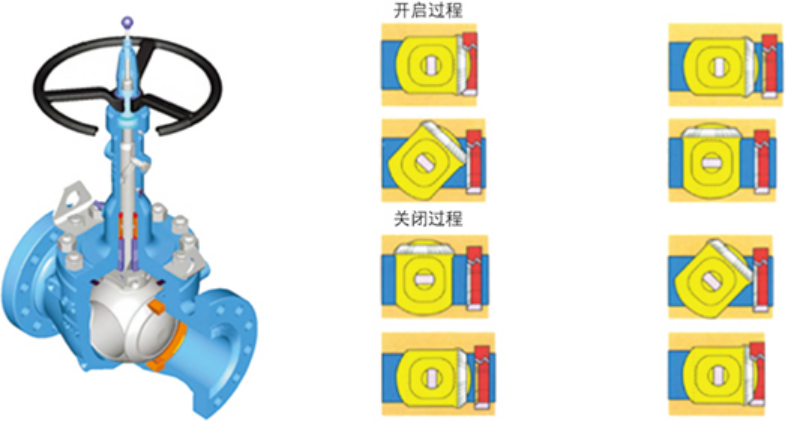

軌道球閥（軌道球閥）利用閥桿底部的斜面與螺旋槽配合, 實現球體的傾離與轉動。閥門開啟時, 球體傾離閥座, 管線內的流體沿球體表面均勻通過閥門, 降低了高速流體對閥座的局部沖刷腐蝕, 較后球體轉動至全開位置。閥門關閉時,球體依靠閥桿斜面的機械楔緊力作用到閥座上, 產生所需密封比壓, 保證可靠密封。
通常球閥在開關過程中，由于環境不同及壓力升高，會增加閥門開啟的扭矩，從而引起閥座磨損及驅動裝置增大。本軌道球閥采用凸輪的原理，使得球閥在旋轉過程中與閥座密封面脫離，旋轉到位后再將球閥推向閥座實現密封。因此相對于傳統的固定或者浮動球閥，開關扭矩小，且球面密封不易損傷。由于軌道球閥的獨特的結構設計，具有開關無磨損、關斷性能好等特點，能適用于各種苛刻的工況要求，可廣泛適用于污水、石油、化工、醫藥、能源等系統管道中。

尼科軌道球閥參數：

公稱通徑：DN25-DN700
公稱壓力：1.6Mpa-20Mpa
適用溫度：-196℃~550℃
適用介質：水、油、蒸汽
閥體材質：鑄鋼、碳鋼
連接方式：法蘭連接
傳動方式：手動、電動、氣動
設計標準：GB/T12236
結構標準：GB12221
試驗標準：GB/T13927

尼科軌道球閥結構：

①單閥座設計+強制密封，保證閥門具備雙向密封功能；
②擺動球體，機械提升式閥桿：閥門開關無磨損，低扭矩操作；
③機械楔形：閥桿下端的斜面提供機械楔緊力以保證持續的緊密封；
④雙閥桿導向：硬性閥桿導向槽與導銷控制閥桿的升降和轉動，達到控制球體和實現無摩擦啟閉的功能；
⑤自清洗功能：球體傾離閥座時，流體沿密封面360°將附著在球體和閥座上的雜質沖洗干凈。

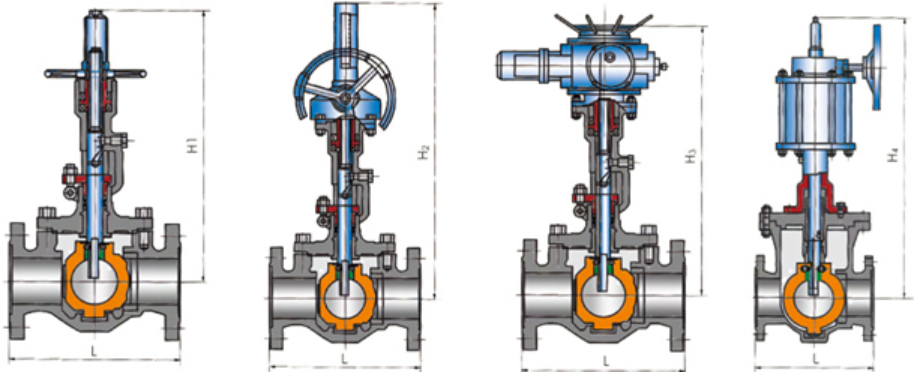

尼科軌道球閥尺寸：

主要連接外形和尺寸									單位：mm
通徑	15	20	25	32	40	50	65	80	100	125	150	200
L	130	150	160	180	200	230	290	310	350	400	480	600
H1	220	230	240	260	307	360	410	483	512	543	581	617
H2	450	486	525	550	610	640	640	675	710	740	820	905
H3	415	455	500	535	580	605	605	620	640	685	735	850
H4	370	400	440	460	480	500	550	600	650	713	760	820

注：此外形尺寸為1.6Mpa壓力球閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口軌道球閥利用閥桿底部的斜面與螺旋槽配合，實現球體的傾離與轉動。閥門開啟時，球體傾離閥座，管線內的流體沿球體表面均勻通過閥門，降低了高速流體對閥座的局部沖刷腐蝕，較后球體轉動至全開位置。閥門關閉時，球體依靠閥桿斜面的機械楔緊力作用到閥座上，產生所需密封比壓，保證可靠密封。
