尼科NIKO（中國）辦事處-尼科泵閥（深圳）有限公司提供【T型/L型法蘭三通球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

尼科T型/L型法蘭三通球閥概述：

T型/L型法蘭三通球閥是一種三通道的回轉型球閥, 用于介質分流、合流及流向切換，任何一個管道都可以作為入口或出口。氣動三通球閥分有氣動三通L型球閥和氣動三通T型球閥兩種，可以滿足不同的經營工藝要求。氣動三通L型球閥是對三條管道中的兩條管道進行切斷，氣動三通T型球閥實現把三條連通管道進行合流與分流。

尼科T型/L型法蘭三通球閥參數：

公稱通徑：DN15-DN300
公稱壓力：1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa
適用溫度：-30℃-425℃
適用介質：水、油、氣、蒸汽、酸堿物
閥體材質：鑄鐵、碳鋼、不銹鋼
連接方式：法蘭連接
傳動方式：手動，蝸輪
設計標準: GB/ T12237—1989，DIN 3357/ 1，API 608
法蘭標準: GB/ T9113.1，JB/ T 79，DIN 3202，JIS B2002，ASME B16.10
結構標準: GB/ T12221—1989，DlN 3202，JlS B2002，ASME 16.10
檢驗標準: GB/ T13927 DlN 3230/ 3，API 598 JIS B 2003

尼科T型/L型法蘭三通球閥構造：

①結構緊湊、啟閉迅速、流道暢通、流體阻力小。
②密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
③一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
④維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
⑤適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

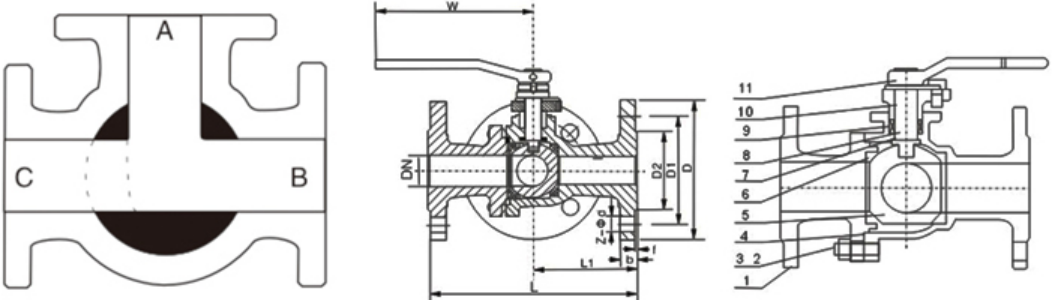

尼科T型/L型法蘭三通球閥尺寸：

此外形尺寸為1.6Mpa壓力球閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。

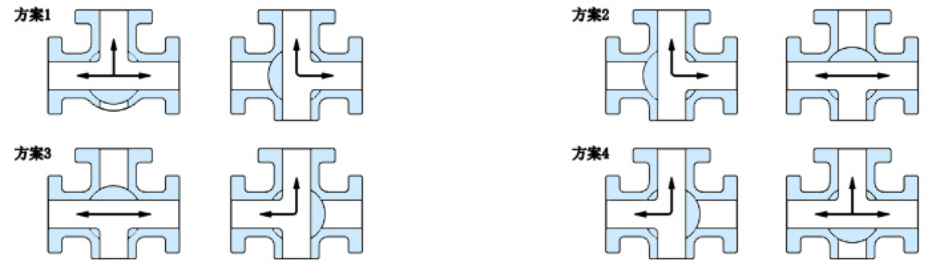

進口法蘭三通球閥按結構方式分為L(zhǎng)型、T型，其中T型有四4流向，L型有1種流向，能實現：換向、分流、合流、混流作用。配合氣動執行器實現自動化控制。三通球閥閥座密封件有PTFE、PPL、合金，適于溫度在180－380度范圍工作。
