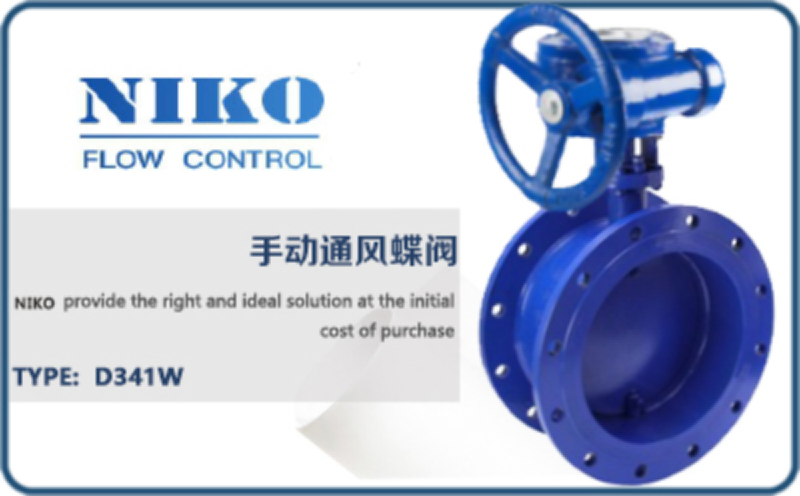

尼科通風蝶閥概述：

尼科通風蝶閥是一種非密閉型蝶閥。通風蝶閥應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。本類閥門在管道中一般應當水平安裝。

尼科通風蝶閥參數：

公稱通徑：DN50-DN2000
公稱壓力：0.6Mpa
適用溫度：≤300℃
適用介質：空氣、含塵煙氣
閥體材質：碳鋼、鑄鋼、不銹鋼
連接方式：法蘭連接
密封試驗：≤1.5%泄漏量
設計標準：GB/T12238-1989；JB/T8692-1998
結構長度：GB/T1222.1989
壓力試驗：GB/T13927-1992；JB/T9092-1999

尼科通風蝶閥特性：

①采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便；
②內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響。

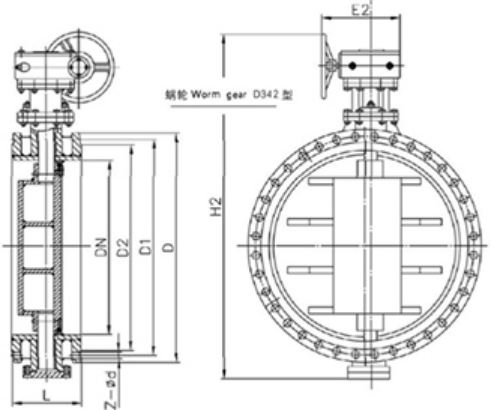

尼科通風蝶閥尺寸：

主要連接外形和尺寸 單位：mm

注：此外形尺寸為1.6Mpa壓力蝶閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
尼科通風蝶閥應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。
