尼科NIKO（中國）辦事處-尼科泵閥（深圳）有限公司提供【三偏心雙向密封蝸輪對夾蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

尼科蝸輪對夾式硬密封蝶閥概述：

尼科蝸輪對夾式硬密封蝶閥D373H采用一個"U"型不銹鋼密封圈，內部精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°~10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能較佳的目的。

尼科蝸輪對夾式硬密封蝶閥參數：

公稱通徑：DN40-DN1200
公稱壓力：1.0Mpa-4.0Mpa
適用溫度：-30℃~425℃
適用介質：水、蒸汽、油品、海水、酸類
閥體材質：鑄鋼、碳鋼、不銹鋼、鉻鉬釩鋼
連接方式：法蘭對夾連接
防火測試：API 607
設計標準：API 609；ASME B16.34；GB/T12238；GB/T12224；JB/T 8527
結構長度：API 609；ASME B16.10；GB/T12221；
連接標準：ASME B16.5；ASME B16.47；ASME B16.25；GB/T 9113；HG/T 20592
檢驗測試：API 598；GB/T13927；JB/T9092 ；GB/T 26480

尼科蝸輪對夾式硬密封蝶閥特性：

①金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能；
②密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能；
③碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
④大規格蝶板采用絎架結構，強度高，過流面積大，流阻小；
⑤本閥不僅采用了常規的三偏心多層次硬密封結構，更主要的是結合了固定式球閥的活動閥座原理，更有效的保障了反向承壓時的密封性能，真正做到了雙向承壓100%。安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

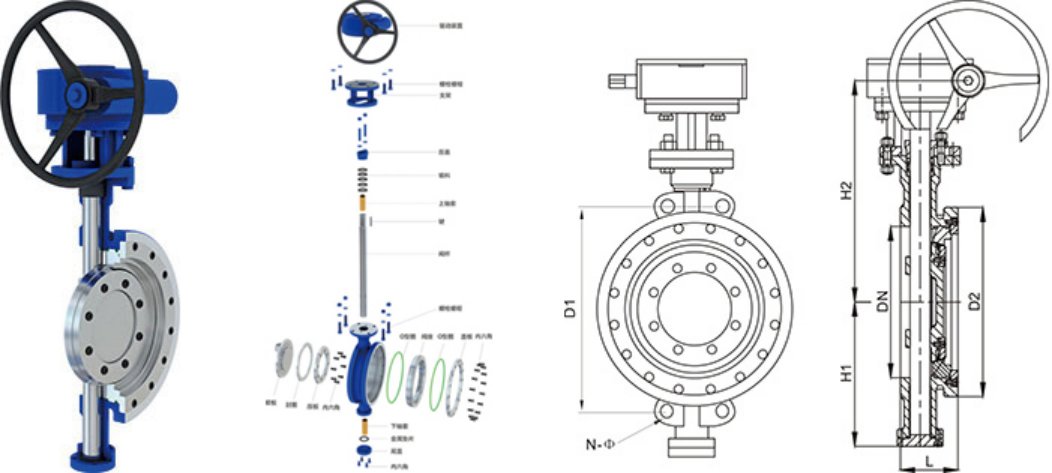

尼科蝸輪對夾式硬密封蝶閥尺寸：

主要連接外形和尺寸 單位：mm

注：此外形尺寸為1.6Mpa壓力蝶閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
尼科D373H對夾硬密封蝶閥為偏心金屬密封結構，密封形式為金屬對金屬密封，可調換金屬密封圈對金屬密封，不銹鋼板與石墨復合板密封圈對金屬密封。
