尼科NIKO（中國）辦事處-尼科泵閥（深圳）有限公司提供【軟密封手動法蘭蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

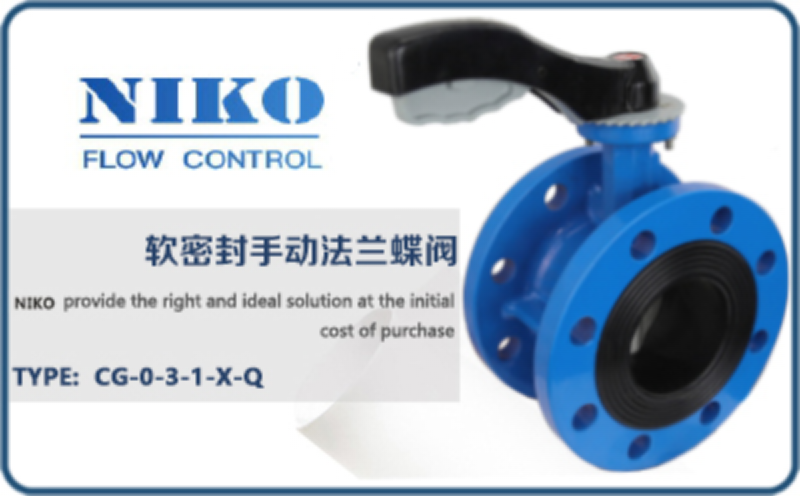

尼科手柄法蘭軟密封蝶閥概述：

尼科D41X手動蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動，在管道上主要起切斷和節流作用。
蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。

尼科手柄法蘭軟密封蝶閥參數：

公稱通徑：DN50-DN200
公稱壓力：1.0Mpa-1.6Mpa
適用溫度：-20℃~120℃
適用介質：水、氣、油
閥體材質：鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
連接方式：對夾法蘭連接
設計制造：GB12238-89
結構長度：GB12221-89
法蘭標準：JB/T79
檢查試驗：GB/T13927-92

尼科手柄法蘭軟密封蝶閥特性：

①結構簡單，力矩小，操作方便、迅速；
②具有良好的流量調節功能和密封性能，氣壓測試泄露為零；
③合成橡膠閥座具有耐腐蝕、耐沖蝕、尺寸穩定、回彈性好；
④可裝配電動執行器、氣動執行器，實現遠程大規模集中控制。

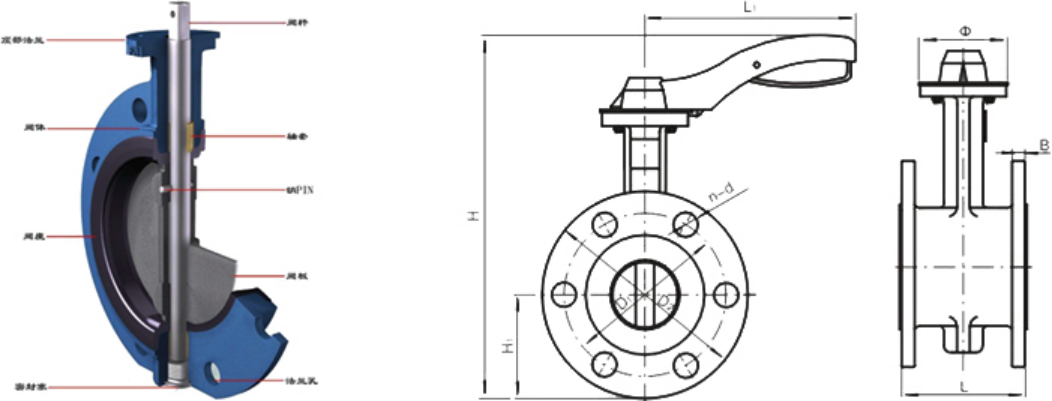

尼科手柄法蘭軟密封蝶閥尺寸：

主要連接外形和尺寸 單位：mm

注：此外形尺寸為1.6Mpa壓力蝶閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
尼科D41X/D41F型法蘭蝶閥系列采用中線垂直板、軟密封閥座結構，結構簡單，制造方便，價格低廉；手動蝶閥是手柄驅動適用于適用于公稱壓力≤1.6MPa，公稱通徑小于DN200的各種水、油、氣等介質的官道上。
