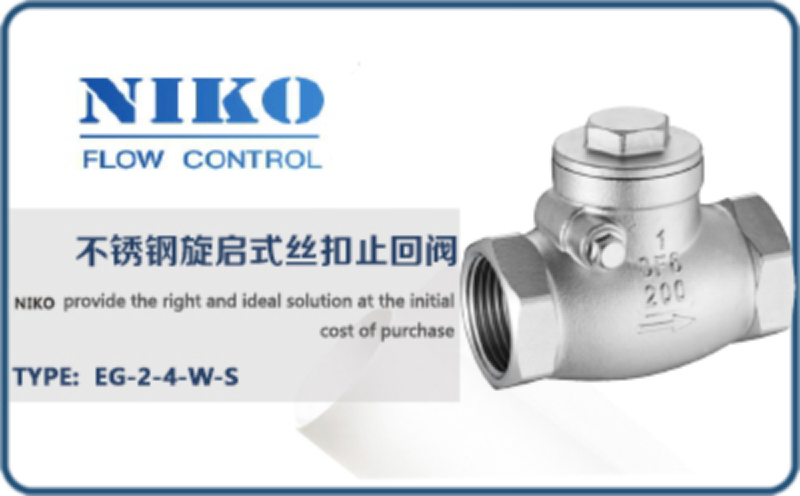

尼科臥式絲扣止回閥概述：

尼科H14W臥式絲扣止回閥采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。臥式絲扣止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a(bǔ)償。

尼科臥式絲扣止回閥參數：

公稱通徑：DN8-DN80
公稱壓力：1.6Mpa(200psi)
適用溫度：-40℃～250℃
適用介質：水、油、氣
閥體材質：不銹鋼
連接方式：絲扣螺紋
設計標準：ASME B16.34
檢測標準：API598

尼科臥式絲扣止回閥特性：

①閥體與閥蓋采用墊片密封，拆卸維護方便；
②旋啟式結構，能夠自行靈活止回；
③旋啟式結構能夠使閥瓣自行調整，密封效果更好；
④可水平與垂直安裝。

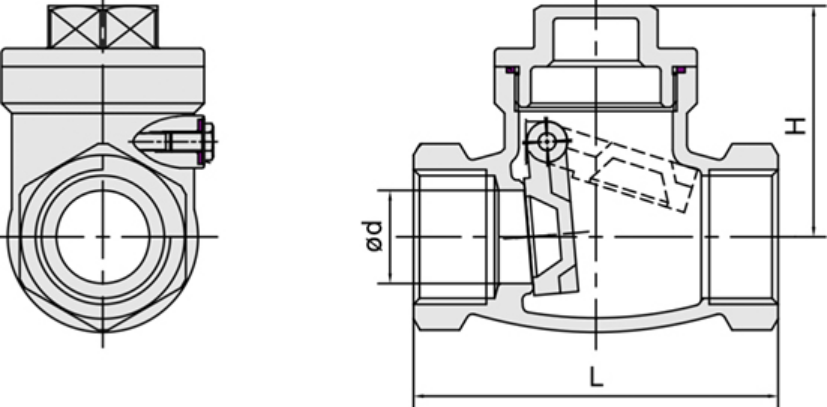

尼科臥式絲扣止回閥尺寸：

主要連接外形和尺寸 單位：mm

注：此外形尺寸為1.6Mpa壓力止回閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
尼科止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝于水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動，旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。注意：止回閥只允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。
